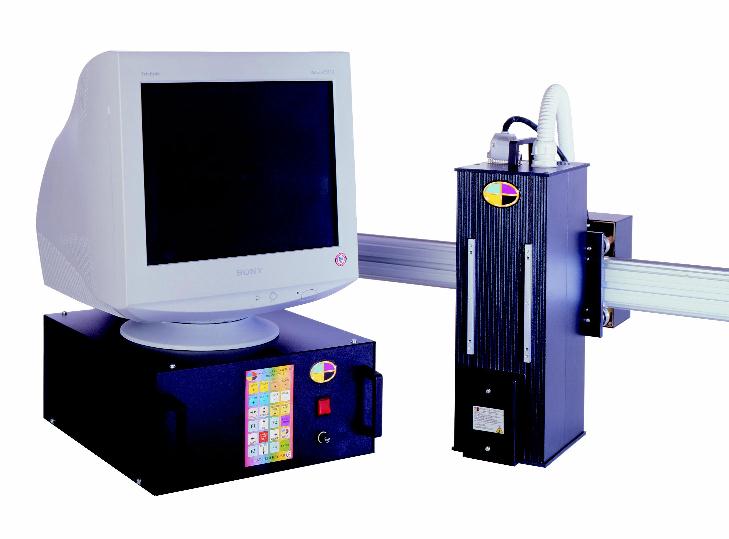

"RAINBOW 98P-MA" è uno dei video sistemi studiato per incrementare la velocità di macchina, migliorare e monitorare la qualità della stampa, ridurre i tempi di avviamento macchina, e gli scarti dovuti all' impossibilità di controllo della della stampa effettuata.Il sistema riporta ferma su un video l'immagine del nastro in movimento, ciò fa si che l'operatore possa controllare tempestivamente la produzione senza fermare la macchina.La costruzione dei video sistemi "RAINBOW 98P-MA" è stata concepita secondo le più recenti tecnologie al fine di venire incontro alle richieste di mercato.Il sistema "RAINBOW 98P-MA" include l'unità centrale, la video camera compatta con l'unità stroboscopica, il monitor SVGA da 17", un sensore per la sincronizzazione del sistema e una tastiera semplice ed intuitiva per tutte le funzione del sistema. .Sono inoltre possibili altre personalizzazioni (su richiesta) che vengono in contro alle esigenze del cliente e che personalizzano il sistema.L'installazione del sistema è stata semplificata al massimo al fine di renderla molto pratica e veloce. La funzione "HELP" della tastiera, prevede una descrizione del funzionamento del sistema senza dover ricorrere a documentazione su carta.Questa funzione in caso di guasto suggerisce anche accorgimenti vari per tentare di risolvere il problema.Le caratteristiche sopra citate descrivono la configurazione minima del sistema, esistono altre posibilità sia da noi già implementate che eventuali richieste dal cliente.

CARATTERISTICHE TECNICHE :

ALIMENTAZIONE : 230 Vac 50 Hz

UNITA' CENTRALE : PC compatibile

MONITOR : SVGA 17" non interlacciato a colori

TELECAMERA : 1 Chip CCD da 1/4", Risoluzione 752(H) x 582(V) pixel,

........................... 16,7 Milioni di colori, Zoom ottico 23X

UNITA' FLASH: 2 lampade allo Xenon

UNITA' SENSORE : Sensore di tipo magnetico

CAMPO VISIVO : ~ 115 x 90 mm. (Zoom Min.) , ~ 14 x 11mm. (Zoom Max)

TEMPERATURA DI FUNZIONAMENTO : 0°C ÷ 50°C

OPZIONI DEL SISTEMA :

- SPOSTAMENTO TRASVERSALE DELLA TELECAMERA MOTORIZZATO e PROGRAMMABILE :

...............................(RAINBOW 98P-SA).

- SPLIT SCREEN : Consente di dividere lo schermo in due parti dove la parte di .sinistra viene salvata e nella

...............................e nella parte destra si può effettuare il controllo visivo dell'immagine.

"RAINBOW 98P-MA" is a web inspection system which has been studied to increase machine speed, improve and monitor printing quality, reduce machine booting times and discard due to impossibility of checking printing.The system reproduces on the video the image of the tape in movement, making it possible for the operator to control the production without stopping the machine.The "RAINBOW 98P-MA" web inspection system has been designed using the latest technologies in order to meet market requirements.The "RAINBOW 98P-MA" system includes a central unit, a compact camera unit with a stroboscopic unit, SVGA 17" monitor, a sensor for system syncronization and a keyboard control with simple or intuitive system function. Moreover, upon request, the system can be personalised to meet all customer requirements.The installation of the system has been simplified in order to make it very fast and pratical. The "HELP" function on the keyboard control provides a description of the functioning of the system without having to consult written documentation. This function also suggest various solutions to any problems which may arise. The above-mentioned characteristics describe the minimum configuration of the system ; however, other possibilities exist both already implemented by us and upon customer request.

TECHNICAL CHARACTERISTICS :

POWER SUPPLY : 230 Vac 50 Hz

CENTRAL UNIT : PC compatibile

MONITOR : Color SVGA 17" not interlaced

CAMERA UNIT : 1 Chip CCD 1/4", Resolution 752(H) x 582(V) pixel,

............................ 16,7 Million of colours, Optical Zoom 23X

FLASH UNIT : 2 Xenon lamps

SENSOR UNIT : Magnetic Sensor

VISIBLE AREA : approx. 115 x 90 mm.(Zoom Min.) , approx. 14 x 11mm.(Zoom Max)

WORKING TEMPERATURE : 0°C ÷ 50°C

SISTEM OPTIONS :

- CAMERA FULLY MOTORIZED AND PROGRAMMABLE (RAINBOW 98P-SA).

- SPLIT SCREEN : Function which split the screen in two parts where the left part of the screen will be saved and in

....................... ....... the right part of the scrren you can see the image in real time.
