" RAINBOW 98P - xx"

( DISEGNI MECCANICI / MECHANICAL DRAWINGS )

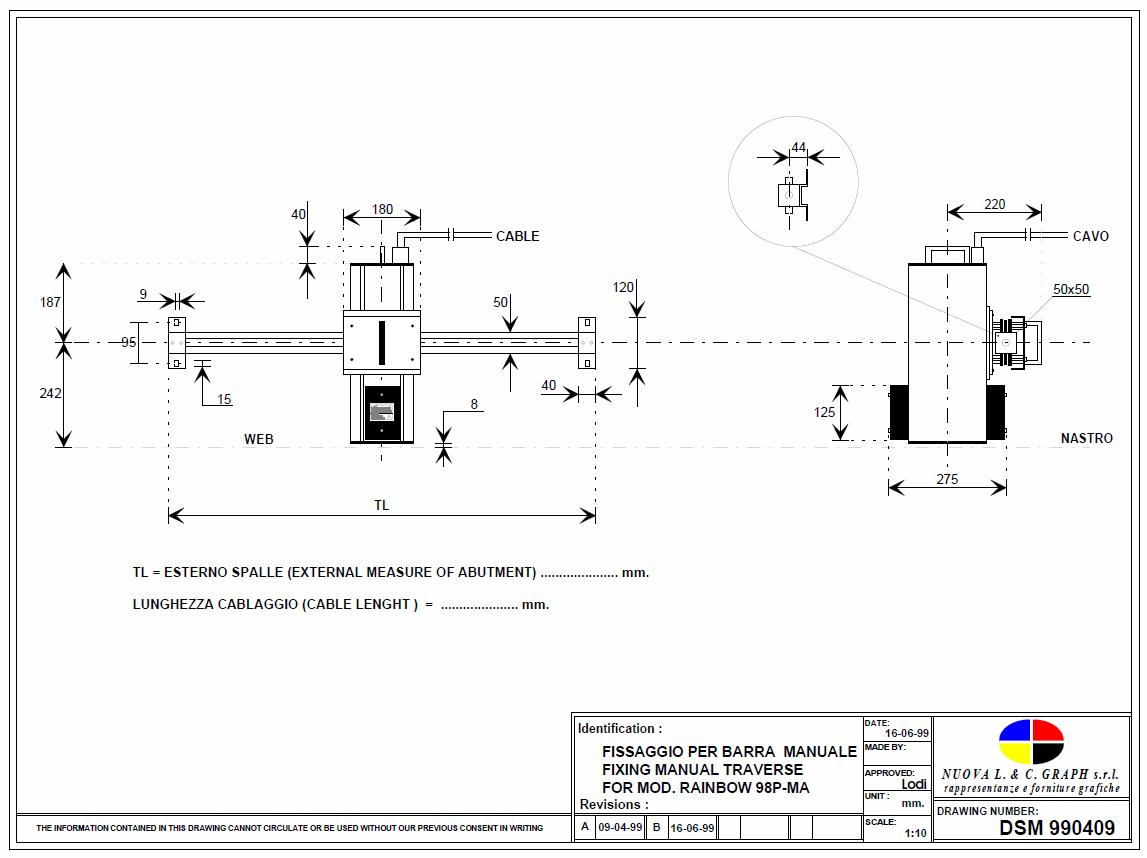

Versione Manuale / Manual version

SELEZIONARE L' IMMAGINE PER VISUALIZZARE PDF / SELECT IMAGE TO VIEW PDF

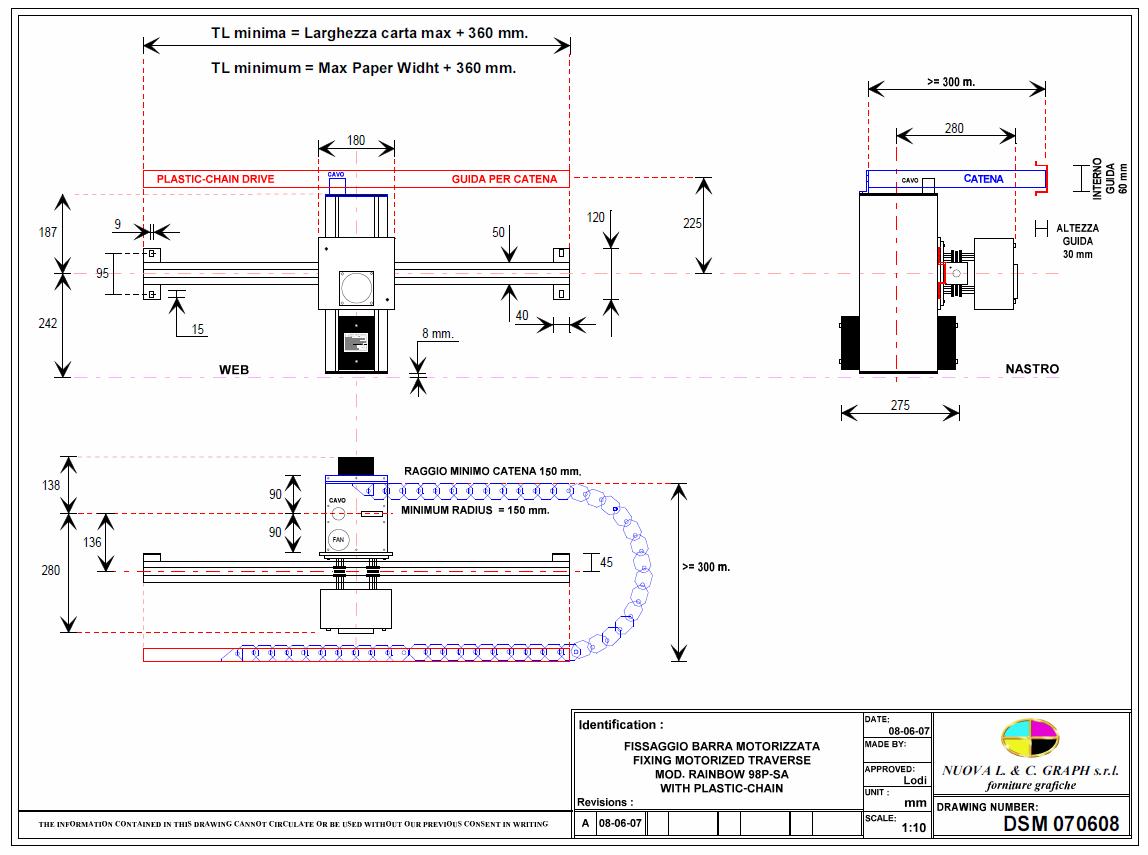

Versione Motorizzata / Motorized version

SELEZIONARE L' IMMAGINE PER VISUALIZZARE PDF / SELECT IMAGE TO VIEW PDF

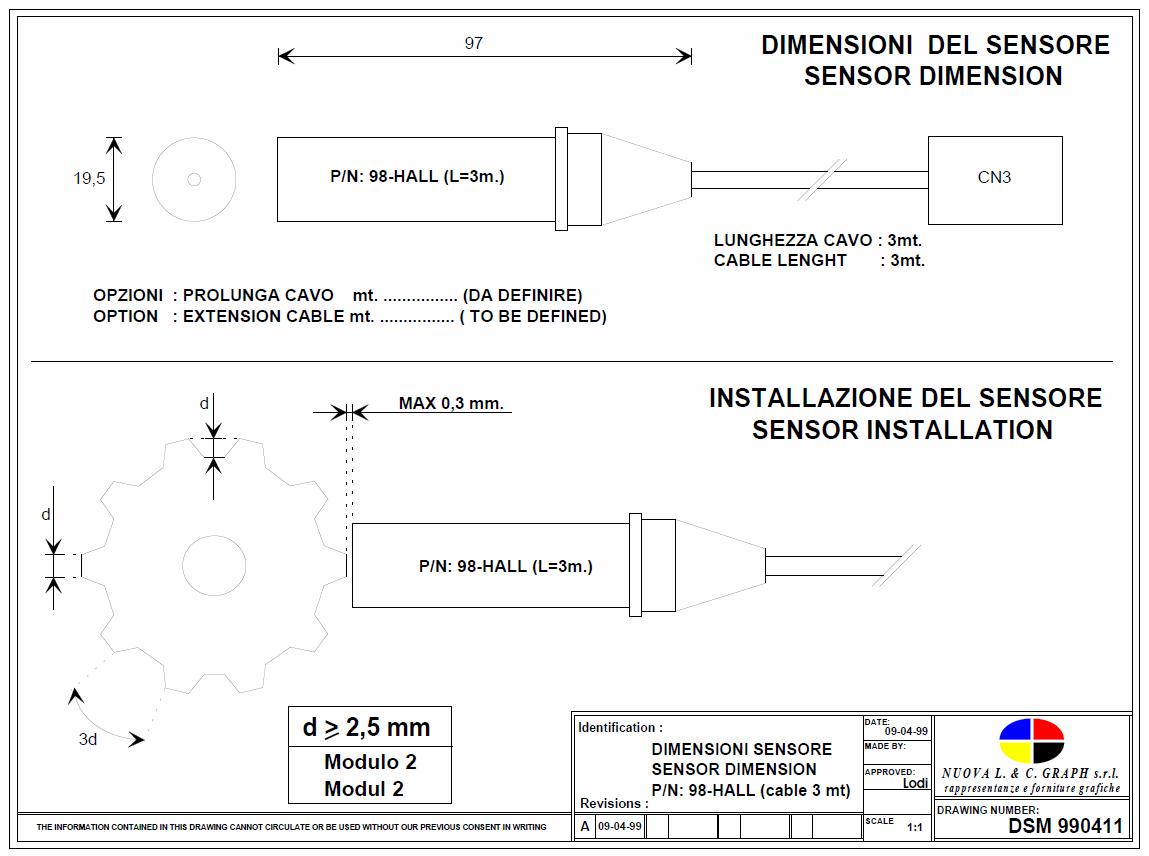

Installazione sensore / Sensor installation

SELEZIONARE L' IMMAGINE PER VISUALIZZARE PDF / SELECT IMAGE TO VIEW PDF

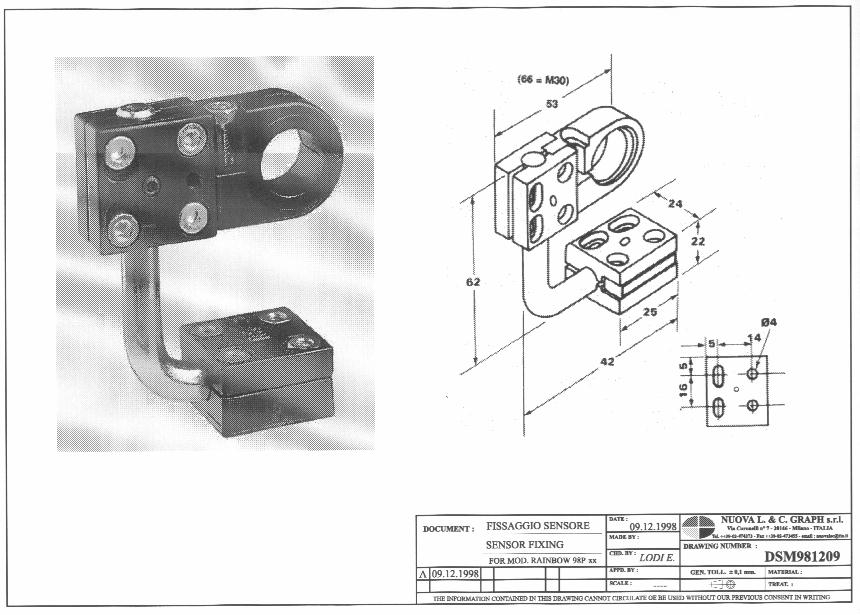

Fissaggio sensore / Sensor fixing

SELEZIONARE L' IMMAGINE PER VISUALIZZARE PDF / SELECT IMAGE TO VIEW PDF

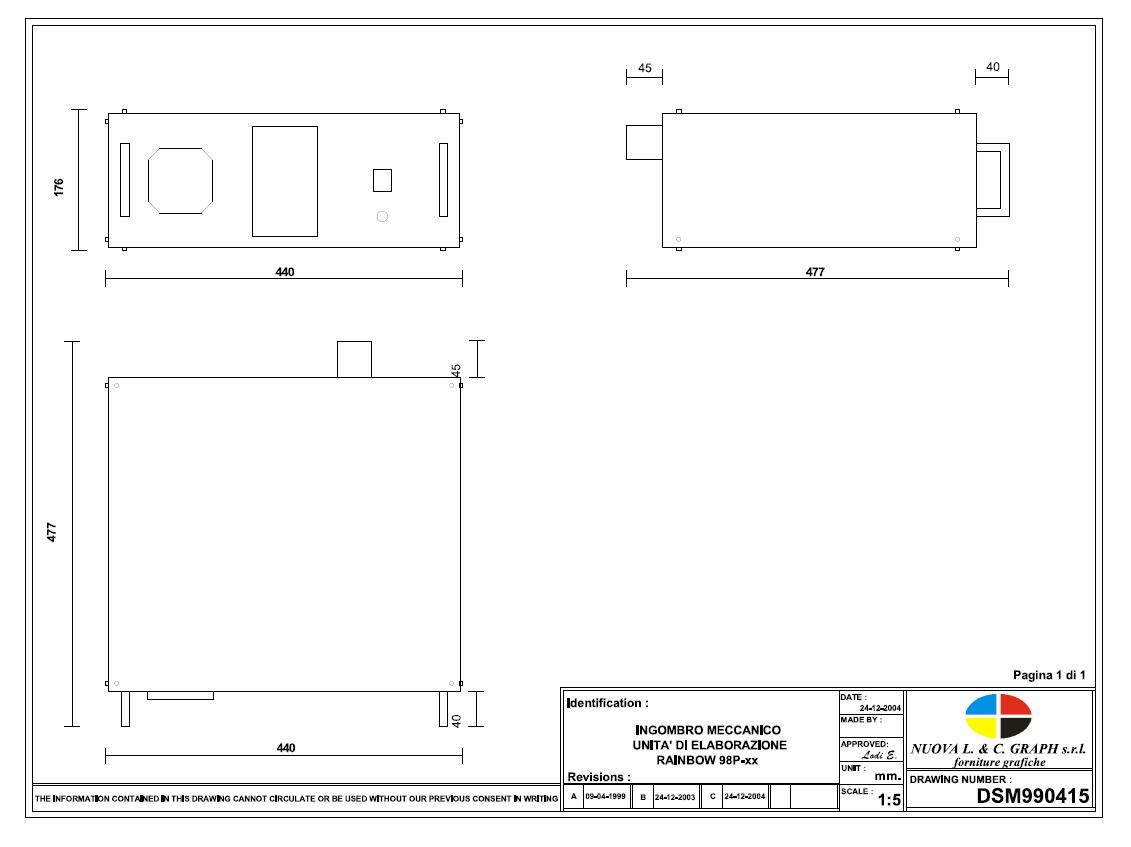

Unità di elaborazione / Computer Unit

SELEZIONARE L' IMMAGINE PER VISUALIZZARE PDF / SELECT IMAGE TO VIEW PDF

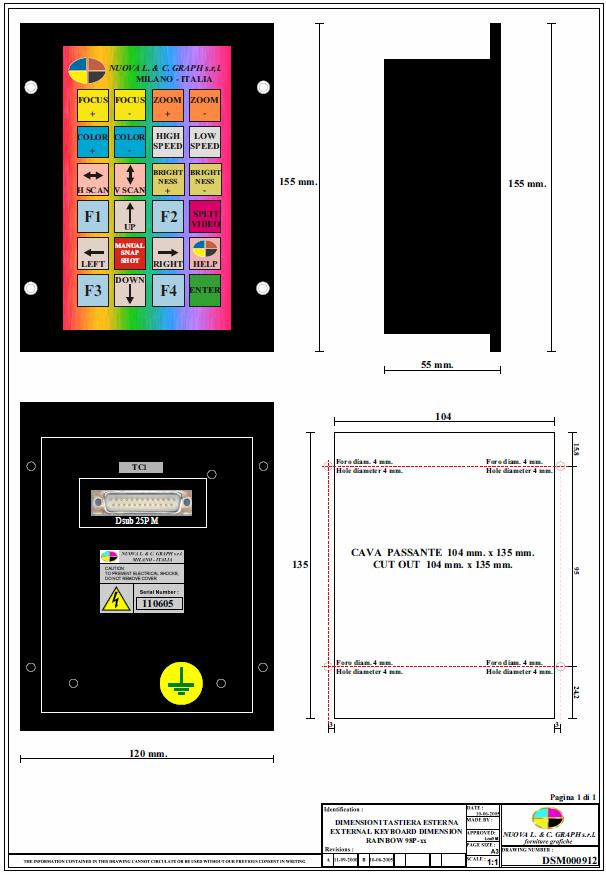

Tastiera esterna Rainbow 98P- xx / External keyboard Rainbow 98P- xx

( Optional )



SELEZIONARE L' IMMAGINE PER VISUALIZZARE PDF / SELECT IMAGE TO VIEW PDF
